Manyetik Matkap Uçları
HSS-Co ve TCT Karot Uçları · Weldon 19 / 32

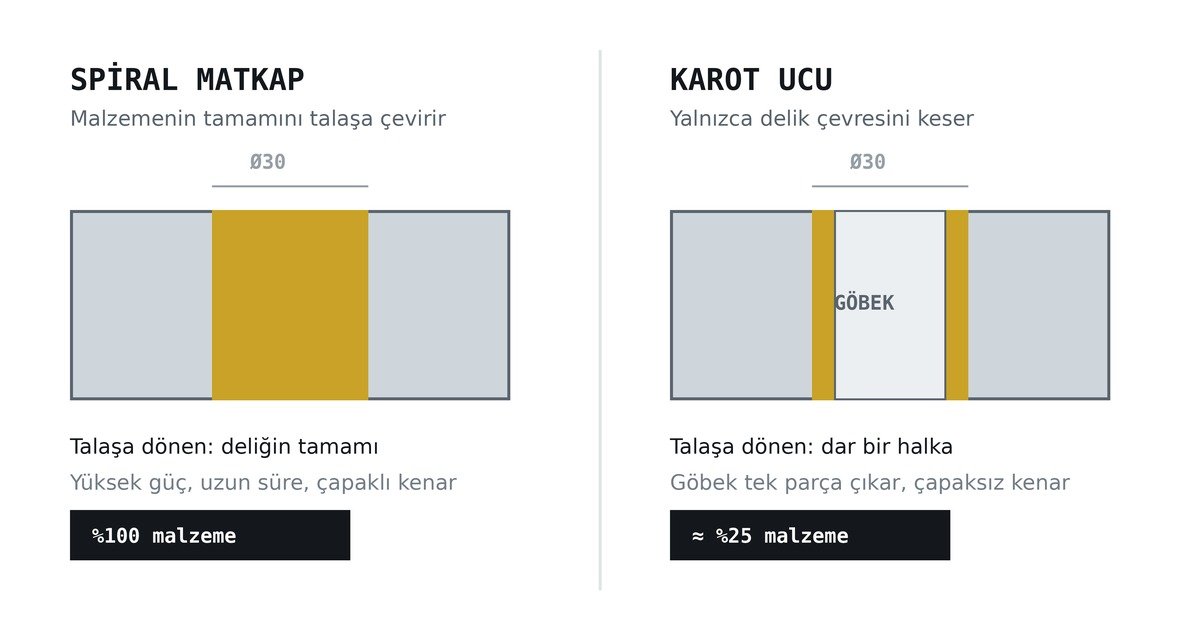

Aynı Ø30 mm delikte spiral matkap malzemenin tamamını talaşa çevirir; karot ucu yalnızca 3–4 mm genişliğinde bir halka keser. Sonuç: yaklaşık üçte bir güç, birkaç kat hızlı delme ve çapaksız delik kenarı.
Makina İmalat · Manyetik Delme Sistemleri
HSS-Co ve TCT Karot Uçları · Weldon 19 / 32
Manyetik matkap (karot matkap) uçları, malzemenin tamamını talaşa çevirmez; yalnızca delik çevresini keserek ortada bir göbek (slug) bırakır. Bu nedenle aynı deliği spiral matkapla açmaya göre çok daha az güç ister, çok daha hızlı ilerler ve delik kenarı temiz çıkar. 12 mm ve üzeri deliklerde tercih edilen yöntemdir.

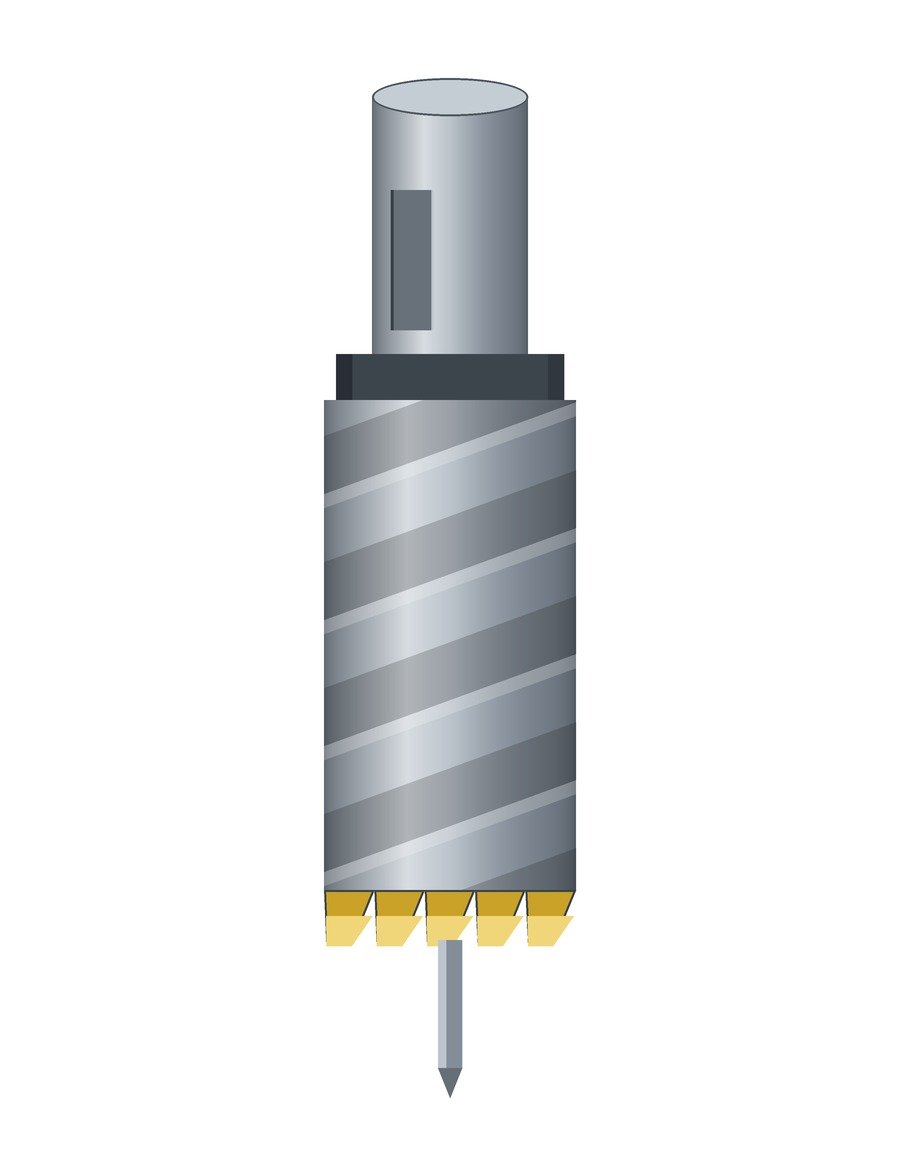

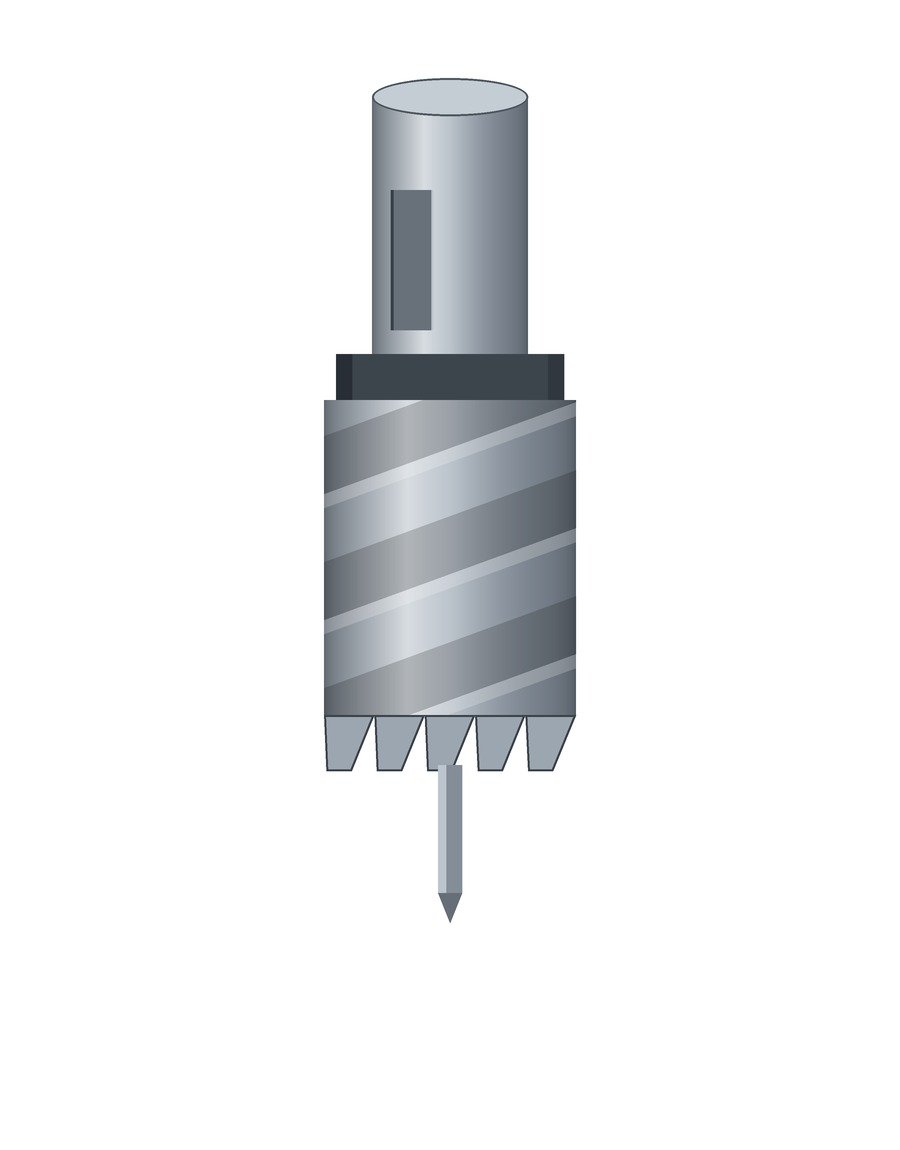

Ürün ailesi iki ana malzemede sunulur. HSS-Co uçlar yapı çeliği, düşük alaşımlı çelik ve normal sertlikteki profillerde ekonomik çözümdür. TCT (karbür uçlu) uçlar paslanmaz çelik, sertleştirilmiş plaka, ray çeliği ve kesintili kesme gerektiren işlerde uzun ömür verir. Her iki tipte de kesme derinliği 30, 50, 75 ve 110 mm seçeneklidir.

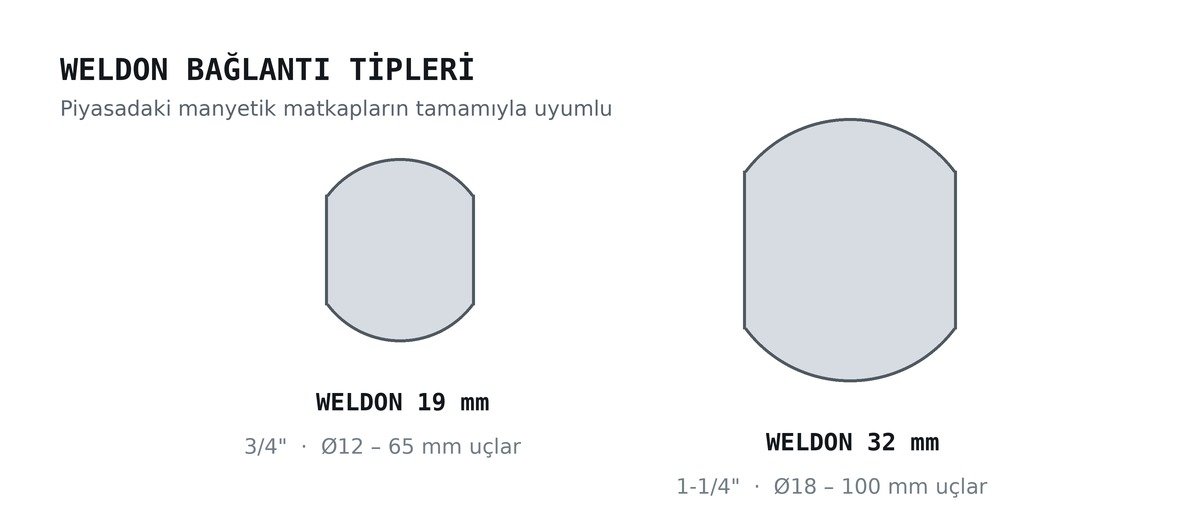

Tüm uçlar standart Weldon 19 mm veya Weldon 32 mm bağlantılıdır; piyasadaki manyetik matkap makinalarının tamamına doğrudan takılır. Merkezleme pimi uçla birlikte verilir ve delme sonunda göbeği dışarı iter.
| Tip | Kesici Malzeme | Kesme Derinliği | Çap Aralığı | Bağlantı |
|---|---|---|---|---|
| HSS 30 | HSS-Co (M2-AL / HSS-XE) | 30 mm | Ø12 – 50 mm | Weldon 19 mm (3/4") |
| HSS 50 | HSS-Co (M2-AL / HSS-XE) | 50 mm | Ø12 – 50 mm | Weldon 19 mm (3/4") |
| HSS 75 | HSS-Co | 75 mm | Ø12 – 50 mm | Weldon 19 mm (3/4") |
| HSS 100 | HSS-Co | 100 mm | Ø18 – 50 mm | Weldon 32 mm (1-1/4") |
| TCT 30 | Karbür uçlu (TCT) | 30 mm | Ø12 – 65 mm | Weldon 19 mm (3/4") |
| TCT 50 | Karbür uçlu (TCT) | 50 mm | Ø12 – 65 mm | Weldon 19 mm (3/4") |
| TCT 75 | Karbür uçlu (TCT) | 75 mm | Ø12 – 50 mm | Weldon 19 mm (3/4") |
| TCT 110 | Karbür uçlu (TCT) | 110 mm | Ø12 – 100 mm | Weldon 32 mm (1-1/4") |
| TCT RAY | Karbür uçlu — ray delme | 30 / 50 mm | Ø12 – 40 mm | Weldon 19 mm (3/4") |
Teknik özellikler
| Ürün Ailesi | Manyetik matkap (karot) ucu |
|---|---|
| Kesici Malzeme | HSS-Co / TCT karbür uçlu |
| Çap Aralığı | Ø12 – 100 mm |
| Kesme Derinliği | 30 / 50 / 75 / 110 mm |
| Bağlantı | Weldon 19 mm (3/4") · Weldon 32 mm (1-1/4") |
| Merkezleme Pimi | Ürünle birlikte |
| Uygun Malzemeler | Yapı çeliği, paslanmaz, ray çeliği, döküm |
| Soğutma | Kesme yağı / emülsiyon (manyetik matkap deposundan) |
| Marka | HBTAKIM |
Aksesuarlar
- Weldon 19 MK2 / MK3 manuel manyetik matkap adaptörü
- Weldon 32 MK3 manuel manyetik matkap adaptörü
- Weldon 19 / 32 otomatik manyetik matkap adaptörü
- Mors kovan (MK2-MK1 … MK5-MK4)
- Mandren adaptörü 1 – 13 mm
- Weldon giriş B16 – 3/4" mandren adaptörü
- TCT manyetik matkap pimi (merkezleme pimi)
- TCT 110 merkezleme pimi, 2'li set (61 – 200 mm)
- HSS Weldon bağlantılı matkap ucu 30 / 50 mm
Kullanım alanları
- Çelik konstrüksiyonda bulon deliği açma
- Köprü, kule ve platform montajı
- Tersanede blok ve profil delme
- Ray ve travers delme (TCT ray ucu)
- Makina şasisi ve zemin sabitleme delikleri
- Sahada montaj — taşınabilir manyetik matkapla
Teknik özellikler haber verilmeksizin değiştirilebilir.
Ürün Ailesi
HB Karot Ucu Model Kodları
Manyetik matkap uçlarımız HB-KRT kodlamasıyla listelenir. Kod, ucun kesici malzemesini, kesme derinliğini ve çapını tek satırda okutur; sipariş verirken tek bir kod yeterlidir.
HB‑KRT‑T50‑032
| HB-KRT | Ürün ailesi — HB karot (manyetik matkap) ucu |
|---|---|
| T | Kesici malzeme — H: HSS-Co · T: TCT karbür uçlu · R: ray çeliği özel |
| 50 | Kesme derinliği (mm) — 30 / 50 / 75 / 110 |
| 032 | Kesme çapı (mm), üç hane |
Yani HB-KRT-T50-032: karbür uçlu, 50 mm kesme derinliğinde, Ø32 mm karot ucu. Bağlantı tipi çapa göre otomatik belirlenir — Ø65 mm'ye kadar Weldon 19, üzerinde Weldon 32.
Model listesi
| Model Kodu | Kesici | Derinlik | Çap | Bağlantı |
|---|---|---|---|---|
| HB-KRT-H30-012 | HSS-Co | 30 mm | Ø12 mm | Weldon 19 |
| HB-KRT-H30-020 | HSS-Co | 30 mm | Ø20 mm | Weldon 19 |
| HB-KRT-H30-032 | HSS-Co | 30 mm | Ø32 mm | Weldon 19 |
| HB-KRT-H50-020 | HSS-Co | 50 mm | Ø20 mm | Weldon 19 |
| HB-KRT-H50-040 | HSS-Co | 50 mm | Ø40 mm | Weldon 19 |
| HB-KRT-H75-035 | HSS-Co | 75 mm | Ø35 mm | Weldon 19 |
| HB-KRT-H100-050 | HSS-Co | 100 mm | Ø50 mm | Weldon 32 |
| HB-KRT-T30-016 | TCT karbür | 30 mm | Ø16 mm | Weldon 19 |
| HB-KRT-T30-040 | TCT karbür | 30 mm | Ø40 mm | Weldon 19 |
| HB-KRT-T50-032 | TCT karbür | 50 mm | Ø32 mm | Weldon 19 |
| HB-KRT-T50-065 | TCT karbür | 50 mm | Ø65 mm | Weldon 19 |
| HB-KRT-T75-050 | TCT karbür | 75 mm | Ø50 mm | Weldon 19 |
| HB-KRT-T110-080 | TCT karbür | 110 mm | Ø80 mm | Weldon 32 |
| HB-KRT-T110-100 | TCT karbür | 110 mm | Ø100 mm | Weldon 32 |
| HB-KRT-R30-024 | TCT — ray çeliği | 30 mm | Ø24 mm | Weldon 19 |
| HB-KRT-R50-032 | TCT — ray çeliği | 50 mm | Ø32 mm | Weldon 19 |
Tabloda her serinin temsili ölçüleri listelenmiştir. Ø12–100 mm aralığındaki ara çaplar stoktan veya kısa terminle temin edilir; ihtiyacınız olan çapı belirtmeniz yeterli.
Set ve aksesuar kodları
| Kod | İçerik |
|---|---|
| HB-SET-H30-06 | HSS-Co 30 mm, 6'lı set (Ø12–22 mm) · pim ve taşıma kutusu dahil |
| HB-SET-T50-06 | TCT 50 mm, 6'lı set (Ø14–32 mm) · pim ve taşıma kutusu dahil |
| HB-PIM-19-052 | Merkezleme pimi · Weldon 19 · 52 mm (30/50 mm uçlar için) |
| HB-PIM-19-077 | Merkezleme pimi · Weldon 19 · 77 mm (75 mm uçlar için) |
| HB-PIM-32-120 | Merkezleme pimi · Weldon 32 · 120 mm (110 mm uçlar için) |
| HB-ADP-W19-MK2 | Weldon 19 → MK2 adaptör |
| HB-ADP-W19-MK3 | Weldon 19 → MK3 adaptör |
| HB-ADP-W32-MK3 | Weldon 32 → MK3 adaptör |
| HB-ADP-W19-B16 | Weldon 19 → B16 mandren adaptörü (1–13 mm) |
