HBR-1020R
Elde Taşınabilir Radyus (Kenar Yuvarlama) Makinası
Keskin kenarda boya filmi yüzey gerilimi nedeniyle incelir, büzülür ve kalkar; korozyon neredeyse her zaman buradan başlar. Kenarın R2–R5 aralığında yuvarlatılması boyanın kenarda da tam kalınlıkta tutunmasını sağlar. Kalıp setlerinde ise yuvarlatılmış kenar montajda çizilmeyi ve el yaralanmasını önler.
Makina İmalat · Radyus ve Kenar Hazırlık Makinaları
Elde Taşınabilir Radyus (Kenar Yuvarlama) Makinası

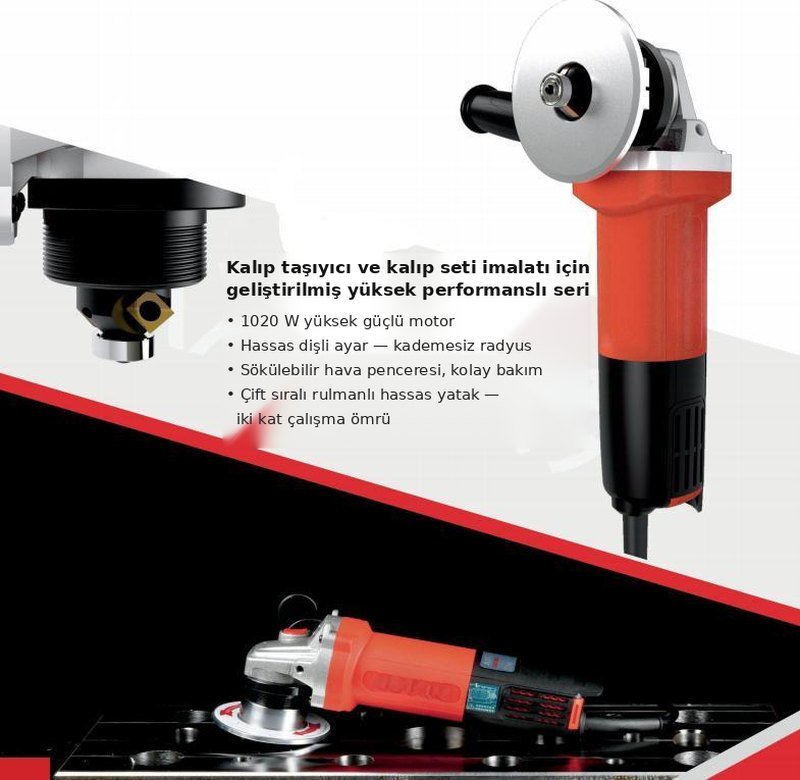

HBR-1020R, kalıp taşıyıcı ve kalıp seti imalatı için geliştirilmiş elde taşınabilir bir radyus makinasıdır. İş parçasının keskin kenarını, kesici uçla tek geçişte istenen yarıçapta yuvarlatır. Taşlama taşıyla yapılan elle düzeltmeden farkı şudur: kılavuz makara kenarı kendisi takip eder, kesici uç sabit bir profil bırakır ve sonuç operatörden operatöre değişmez.

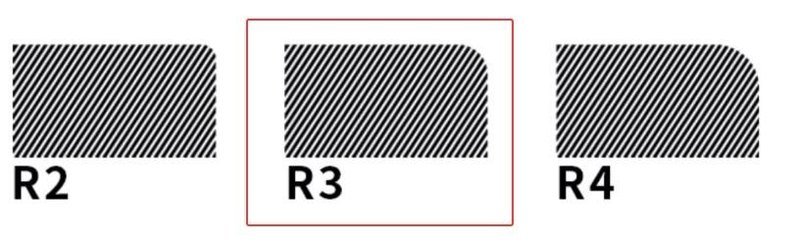

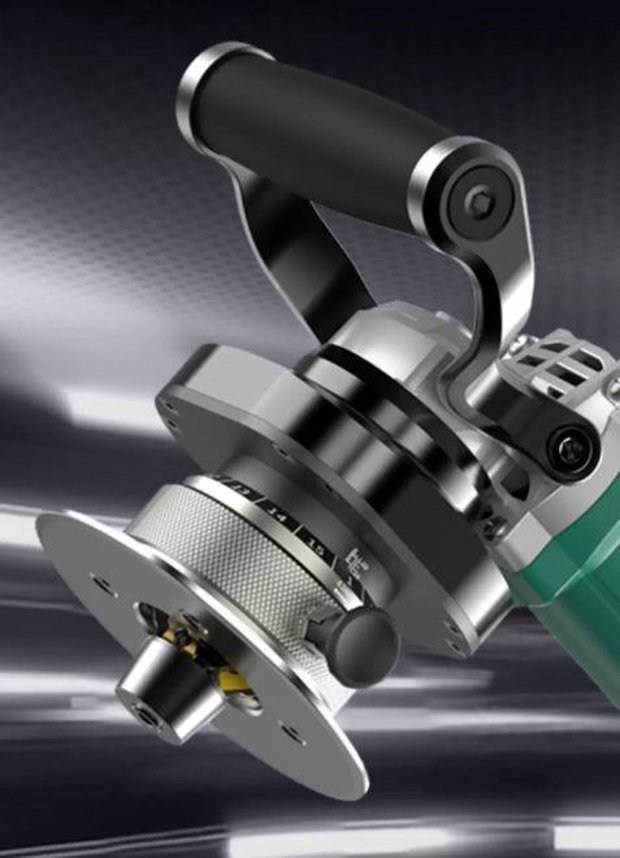

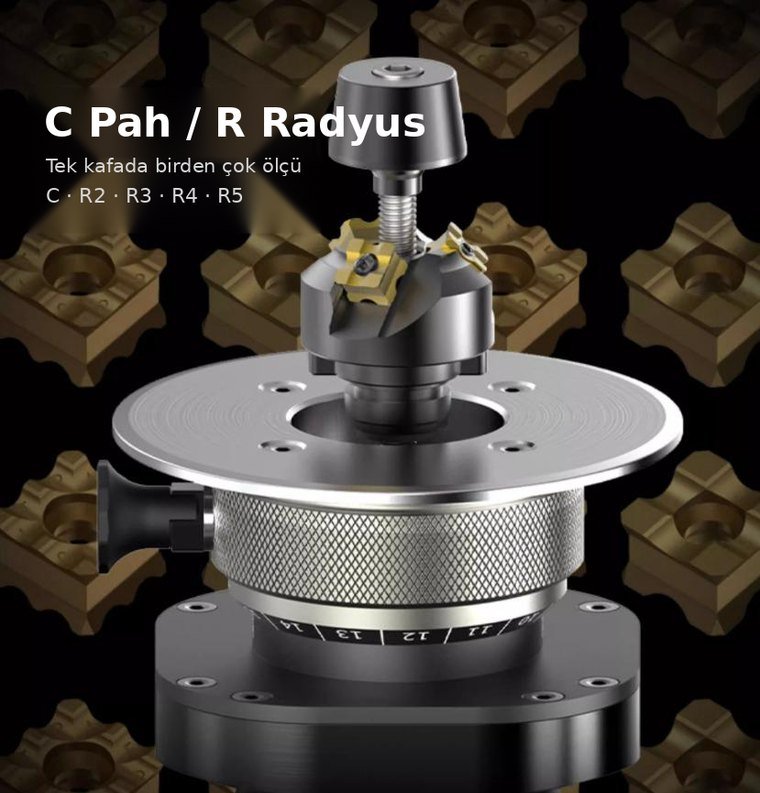

Radyus ölçüsü kafa değişimiyle seçilir: R2, R3, R4, R5. Kademesiz hassas dişli ayar mekanizması, aynı kafa içinde kesme derinliğini ince ayarlamaya izin verir; ilk ayardan sonra seri parçada tekrar ayar gerekmez. İsteyen aynı gövdede C tipi kafa ile pah da kırabilir, ama makinanın asıl işi radyustur.
1020 W motor, çift sıralı rulmanlı hassas yatak ve sökülebilir hava penceresi ile sürekli çalışmaya uygundur. Kesici uçlar indekslenebilir olduğundan ömrü bittiğinde uç çevrilir; kafa değişmez, sarf maliyeti taşlama taşına göre belirgin şekilde düşer.
Teknik özellikler
| Güç | 1020 W |
|---|---|
| Voltaj | 230 V – 50 Hz |
| Boşta Devir | 11.000 dev/dk |
| Radyus Ölçüleri | R1 – R4 mm (kafa seçenekleri: R2 · R3 · R4 · R5) |
| Kılavuz Makara | Ø19 mm (opsiyonel Ø7 mm) |
| Kör Bölge | 9,5 mm (Ø19 mm makarada) |
| Sac Kalınlığı | 5 mm ve üzeri |
| Kesici Uç | İndekslenebilir HN865 cermet |
| İşlenebilir Sertlik | 48 HRC'ye kadar (sertleştirilmemiş çelik) |
| Uygun Malzemeler | Çelik, bakır, alüminyum, karbon fiber levha |
| Ayar | Hassas dişli — kademesiz |
| Yatak | Çift sıralı rulmanlı hassas yatak |
| Ağırlık | 2,7 kg |
| Marka | HBTAKIM |
Kesici uçlar
| Uç | Radyus | Kesici malzeme | Ölçü (mm) | Delik | Uygun malzeme |
|---|---|---|---|---|---|
| R2 | R2 mm | HN865 cermet (metal seramik) | 9,5 × 9,5 × 4,0 | Ø4,3 mm | Sertleştirilmemiş çelik, < 48 HRC |
| R3 | R3 mm | HN865 cermet (metal seramik) | 9,5 × 9,5 × 3,2 | Ø4,3 mm | Sertleştirilmemiş çelik, < 48 HRC |
| R4 | R4 mm | HN865 cermet (metal seramik) | 9,5 × 9,5 × 3,2 | Ø4,3 mm | Sertleştirilmemiş çelik, < 48 HRC |
| R5 | R5 mm | HN865 cermet (metal seramik) | 9,5 × 9,5 × 3,2 | Ø4,3 mm | Sertleştirilmemiş çelik, < 48 HRC |

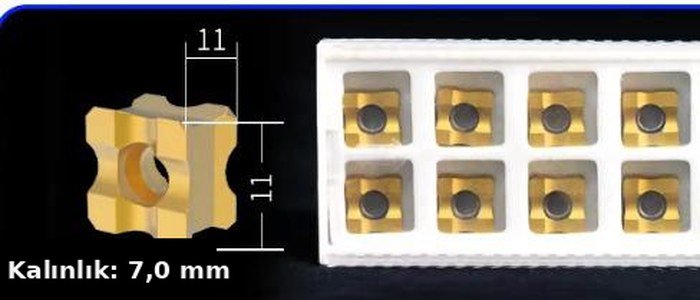

| Büyük kafa ucu | R2 – R5 mm | Kaplamalı karbür | 11 × 11 × 7,0 | Merkez delikli | Çelik, döküm, alüminyum |
Kullanım alanları

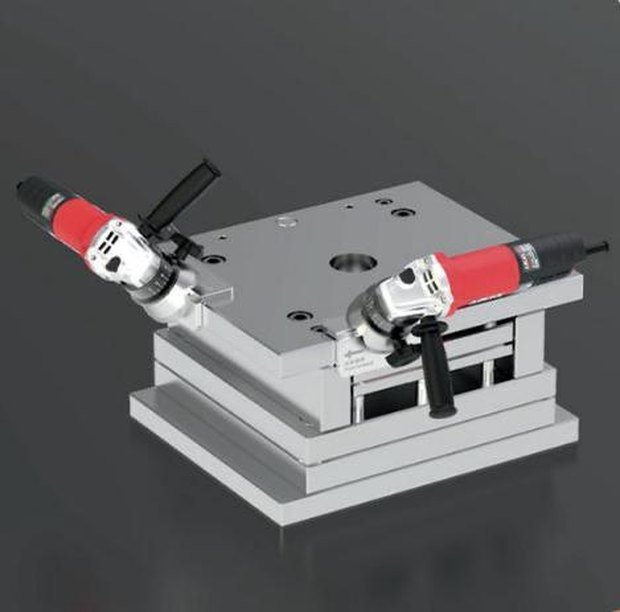

- Kalıp taşıyıcı ve kalıp seti kenarlarında radyus
- Boya öncesi kenar yuvarlatma (ISO 8501-3)
- Delik ağzı ve flanş kenarı yuvarlatma

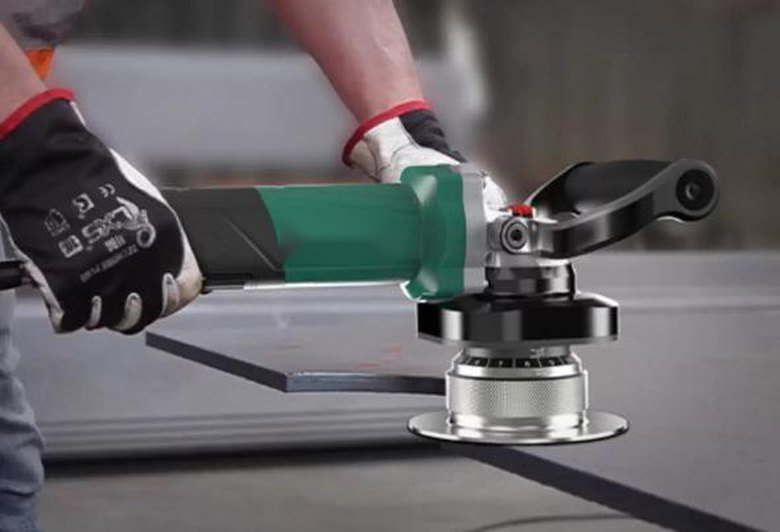

- Lazer / plazma kesim sonrası keskin kenar giderme
- Yapısal çelik ve profillerde kenar hazırlığı
- Alüminyum ve bakır parçalarda kenar kırma

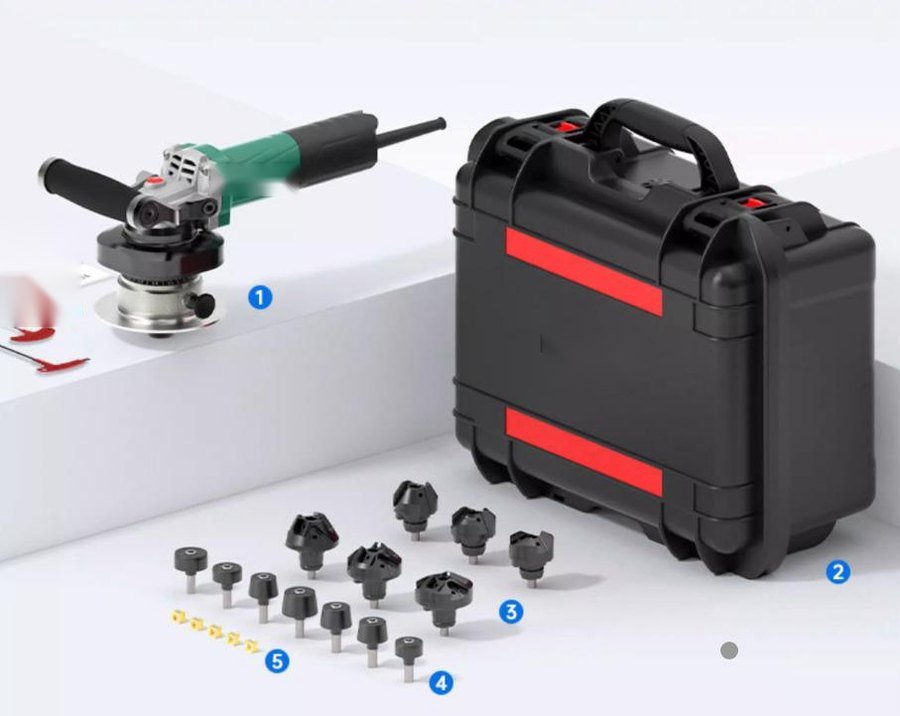

Set içeriği
- 1 — HBR-1020R makina gövdesi
- 2 — Darbeye dayanıklı taşıma çantası
- 3 — Radyus kesici kafaları (R2 / R3 / R4 / R5)
- 4 — Kılavuz makara takımı
- 5 — Yedek cermet uçlar ve tespit vidaları
- 6 — Alyan anahtar takımı, yedek kömür, yan tutamak
Kılavuz makara ve kör bölge
Kılavuz makara kenara dayandığı için, makaranın yarıçapı kadar bir alan işlenemez. Ø19 mm makarada kör bölge her iki yönde 9,5 mm'dir. Dış köşelerde iş parçasının köşe yarıçapı makara yarıçapından büyükse köşe de yuvarlatılabilir; iç köşelerde dışa dönük yarıçap kör noktadır. Daha küçük kör bölge gerekiyorsa Ø7 mm kılavuz makara ile bu değer 3,5 mm'ye iner.
Teknik özellikler haber verilmeksizin değiştirilebilir.
Görseller
Makina, kafa ve set.
